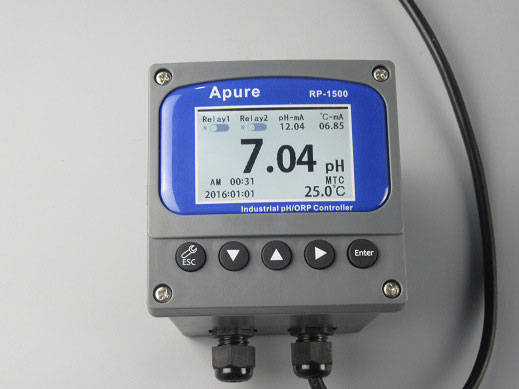

【APURE工業PH計】在線ph/orp控制器RP-1500型

發布日期：  2019-06-28 14:42:53

•

  RP-1500型工業PH計是全新的PH/ORP分析儀，本表具有高度的高智能化和靈活性，可同時測量PH/ORP和溫度，廣泛應用于城市污水處理廠、電力、供水、醫藥、化工、食品等行業，對溶液PH/ORP值進行連續測量。





  【APURE工業PH計】在線ph/orp控制器RP-1500型基本功能

  1.出廠標準中英文界面，可隨意切換，操作簡單

  2.可選擇自動和手動溫度補償，滿足用戶的多種需求

  3.兩路4-20MA輸出，對應PH/ORP值和溫度，采用隔離技術，抗干擾能力強

  4.兩路繼電器高低點隨意切換，遲滯量可自由調整

  5.采用220V交流電和24V直流電雙電源輸入

  6.400*240 IPS液晶，顯示清楚，0-100%亮度自由設置

  7.防護等級IP65，適宜戶外使用

  8.密碼管理功能，防止非專業人員的誤操作




  【APURE工業PH計】在線ph/orp控制器RP-1500型儀器技術參數

  測量范圍：PH（ 0–14PH ） ORP( -1999 - +1999 MV)

  準確度：+ 0.01 pH;+ 1 mV

  分辨率：0.01pH; 1mV

  穩定性：≤ 0.02 pH/24小時; ≤ 3 mV/24小時

  PH標準溶液：4.00-6.86，6.86-9.18，4.00-7.00，7.00-10.00四組

  溫度補償：0–100 ℃手動/自動(PT1000)

  信號輸出：4-20mA隔離保護輸出，獨立對應PH/ORP或高溫，負載500Ω

  報警輸出：兩組可隨意對應高低點報警（3A/250 V AC），常開觸點繼電器

  供電電源：交流220V和直流24V兩路

  電源消耗：≤5W

  環境條件：（1）溫度0～ 60 ℃  （2）濕度≤85%RH

  外形尺寸：96×96×132mm（高×寬×深）

  開孔尺寸：92×92mm（高×寬）

  防護等級：IP65





  電極纜線開線與接線方法



  1.透明中心軸線外層覆有導電橡膠層與金屬網層，開線時剝除導電橡膠層，并將金屬網層部分卷成金屬網線。



  2.纜線延伸至主機，除專用的接線盒外中間不能有任何接點，需直接將纜線的中心軸接至主機背面的GLASS節點，金屬網線截至Ref接點。




  塑殼電極沉入式安裝件  玻璃電極沉入式安裝件









  將線纜和電極從保護管中穿過，并進入接線盒。(主要目的:防止電極線接觸液體)



  玻璃體電極安裝方式:



  將感測(玻璃)電極套入橡膠電座內，玻璃電極需露出約5cm，再將PVC管護套旋擰在保護管上。



  塑殼電極安裝方式:



  黑殼(塑殼)電極羅紋處需加少量生膠帶,就可直接旋擰在保護管上。



  電極纜線端在接線盒內,分別把纜線和儀表線連接并接至端子上面



  注意:



  ① 接線時把中心線上的導電黑皮剝?nèi)?/span>



  ②電極線禁止接觸液體,否則電極會損壞(不可維修),信號會短路,儀表顯示固定值無變化。





  電極延長纜線開線方法：







  同軸纜線配置圖：



  中心線：+電極指示線網線：-電極參比線



  上圖為正確的配置圖，其中心軸外削皮的黑色導膠皮需剝?nèi)?/span>



  電極信號線中心軸與網線間的導電橡膠皮或鋁薄紙一定要?jiǎng)內?。纜線延伸至主機，中間不能有任何接點，需直接將纜線的中心軸接至主機背面的GLASS接點，網線接至Ref接點。



  注意:如果標配線纜不能滿足現場需求，不得隨便延長線纜，請聯系供應商提供專用線纜，否則對儀表產生的不良后果自行承擔。建議現場多不超過30米延長線纜，否則需要增加信號放大器。
